ICR110

Ud

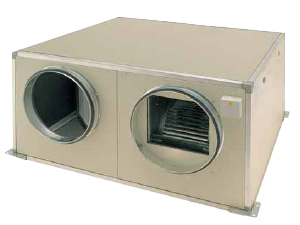

Recuperador de calor ar-ar.

1.775,07€

Recuperador de calor ar-ar, com permutador de fluxo cruzado, caudal máximo de 450 m³/h, eficiência sensível 50,7%, para montagem horizontal dimensões 600x600x310 mm e nível de pressão sonora de 36 dBA em campo aberto a 1,5 m, modelo CADB-D 05 AH "S&P".

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt42rsp020waa1

Ud

Recuperador de calor ar-ar, com permutador de fluxo cruzado, caudal máximo de 450 m³/h, eficiência sensível 50,7%, para montagem horizontal dimensões 600x600x310 mm e nível de pressão sonora de 36 dBA em campo aberto a 1,5 m, modelo CADB-D 05 AH "S&P", com caixa de aço galvanizado e plastificado, cor marfim, com isolamento, classe B segundo NP EN 13501-1, suportes anti-vibratórios, embocaduras de 200 mm de diâmetro com junta estanque e filtros G4 com eficácia de 86%, classe D segundo NP EN 13501-1, 2 ventiladores centrífugos de dupla aspiração de accionamento directo com motores eléctricos monofásicos de 4 velocidades de 150 W cada um, isolamento F, protecção IP 20, caixa de bornes externa com protecção IP 55.

1,000

1.716,51

1.716,51

mo005

h

Oficial de 1ª instalador de ar condicionado.

0,702

17,41

12,22

mo104

h

Ajudante de instalador de ar condicionado.

0,702

16,42

11,53

%

Custos directos complementares

2,000

1.740,26

34,81

Custo de manutenção decenal: 301,76€ nos primeiros 10 anos.

Total:

1.775,07

UNIDADE DE OBRA ICR110: RECUPERADOR DE CALOR AR-AR.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de recuperador de calor ar-ar, com permutador de fluxo cruzado, caudal máximo de 450 m³/h, eficiência sensível 50,7%, para montagem horizontal dimensões 600x600x310 mm e nível de pressão sonora de 36 dBA em campo aberto a 1,5 m, modelo CADB-D 05 AH "S&P", com caixa de aço galvanizado e plastificado, cor marfim, com isolamento, classe B segundo NP EN 13501-1, suportes anti-vibratórios, embocaduras de 200 mm de diâmetro com junta estanque e filtros G4 com eficácia de 86%, classe D segundo NP EN 13501-1, 2 ventiladores centrífugos de dupla aspiração de accionamento directo com motores eléctricos monofásicos de 4 velocidades de 150 W cada um, isolamento F, protecção IP 20, caixa de bornes externa com protecção IP 55. Totalmente montada, ligada e testada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Marcação. Colocação e fixação do recuperador. Ligação com a rede eléctrica.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.
